Herramienta de imágenes con múltiples dedos (MIT 60)

ElHerramienta de imágenes con múltiples dedos (MIT 60)es una resolución avanzada y de alta-instrumento de inspección tubular de fondo de pozoDiseñado para medir con precisión el diámetro interior y la condición de la superficie de revestimiento y tubería en pozos entubados. Equipado con60 dedos de medición independientesy detección de orientación integrada, MIT 60 permite imágenes 3D integrales y caracterización detallada de superficies tubulares - brindando a los ingenieros datos procesables para evaluar la corrosión, la acumulación de incrustaciones, el desgaste mecánico y las anomalías que podrían comprometer la integridad del pozo.

Con su arquitectura de calibre mecánico-verificada por la industria y sólidos flujos de trabajo de procesamiento de datos, MIT 60 admite una planificación de soluciones precisa, evaluación de integridad y mitigación de riesgos para operaciones de petróleo y gas.

¿Qué es la herramienta MIT 60?

ElHerramienta de imágenes con varios dedosEs un instrumento de calibre mecánico multicontacto que proporcionamediciones continuas y de alta-resoluciónalrededor de toda la circunferencia de los tubulares durante un paso de registro con cable. Las herramientas del MIT se aprovechan predominantemente enentornos de pozos-entubadospara cuantificar las condiciones de las paredes del revestimiento que los registros de calibre estándar o las mediciones simples de diámetro pueden pasar por alto.

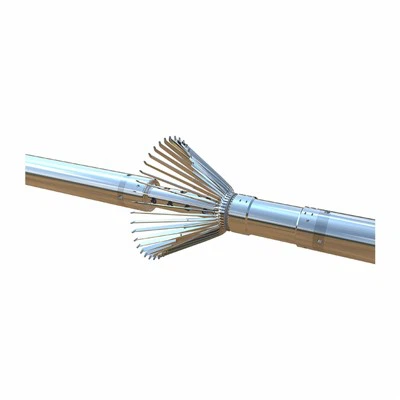

La variante MIT 60 utiliza 60 dedos espaciados uniformemente, cada uno de los cuales contacta directamente con la superficie interna de la carcasa o tubería y mide pequeñas variaciones de radio. Estas mediciones se convierten en señales eléctricas y se procesan para revelar variaciones en la geometría tubular que indican corrosión, desgaste, distorsión u otros mecanismos de degradación.

Matriz de medición de alta-resolución

◆ 60 dedos de medición independientes para una cobertura radial densa y una resolución espacial superior en toda la superficie interna tubular.

◆ Capacidad para detectar cambios muy pequeños en la geometría de la pared interior - hasta fracciones de milímetro -, lo que permite la detección temprana de defectos.

Imágenes y orientación 3D.

◆ Integradoclinómetrogarantiza que las posiciones de los dedos estén referenciadas correctamente en relación con el lado alto de la tubería.

◆ Los datos de medición se pueden procesar en modelos 3D utilizando software avanzado como Well Integrity Visual Analysis (WIVA), lo que facilita la visualización intuitiva de daños, patrones de corrosión y deformaciones.

Análisis de datos sofisticados

◆ Utilice el software de procesamiento, evaluación e informes de integridad del pozo (WIPER) para un análisis estadístico sólido de las condiciones tubulares.

◆ Genera conocimientos cuantitativos que informan las decisiones de ingeniería para la planificación de remediación, finalización y mantenimiento.

Implementación e integración flexibles

◆ MIT 60 está disponible en varios tamaños para adaptarse a diversos diámetros de carcasa y tubería.

◆ Puede ejecutarse solo o en combinación con otros-instrumentos de registro de pozos entubados y herramientas de registro de producción para una evaluación integral del fondo de pozo.

Diseño orientado a la ingeniería-

◆ Los dedos permanecen retraídos durante el rodaje-para evitar daños y prolongar la vida útil de la herramienta.

◆ El despliegue activado por el motor-se produce una vez que la herramienta alcanza la profundidad objetivo, lo que permite un registro continuo a medida que la herramienta se eleva.

◆ Diseñado para condiciones de pozo desafiantes -, incluidos pozos de alta temperatura y desviados u horizontales.

La degradación tubular debido a la corrosión, erosión, acumulación de incrustaciones o desgaste mecánico puede limitar significativamente la vida útil del pozo, reducir la eficiencia de la producción y aumentar los costos de mantenimiento si no se detecta. La herramienta MIT 60 aborda estos desafíos proporcionando datos geométricos precisos y correlacionados en profundidad-que permiten a los operadores:

◆ Detección temprana de problemas estructurales

Identifique anomalías menores antes de que se conviertan en fallas de integridad importantes, lo que permitirá tomar medidas correctivas oportunas y reducir el riesgo de reparaciones costosas o tiempos de inactividad de la producción.

◆ Evaluación cuantitativa del estado tubular

MedidaPerfiles de corrosión, patrones de desgaste y variaciones de diámetro.con alta precisión - un insumo clave para el análisis de ingeniería y la priorización de riesgos.

◆ Visualización 3D para una interpretación clara

Al integrar los datos del MIT 60 con software especializado, los operadores pueden generarmodelos tubulares 3D detalladosque visualizan el estado de la superficie interna y guían intervenciones específicas de manera más efectiva que los registros 2D tradicionales.

◆ Compatibilidad con otras tecnologías de registro

MIT 60 se puede combinar con registros de producción u otras herramientas de integridad del pozo para ofrecer unevaluación de múltiples-parámetrosen una sola ejecución de herramienta, lo que mejora la eficiencia operativa y reduce el tiempo de perforación.

◆ Monitoreo de corrosión y erosión-cuantificar la pérdida de metal y el progreso de la corrosión a lo largo del tiempo.
◆ Evaluación de escala y depósitos-determinar los perfiles de acumulación de incrustaciones que afectan el flujo de producción.
◆ Detección de anomalías-localizar agujeros, abolladuras, trayectorias de desgaste inusuales o defectos orientados axialmente.
◆ Inspección de componentes de terminación-evaluar los empacadores, los revestimientos y la integridad de las perforaciones.Evaluación de daños mecánicos-identificar patrones de flexión, pandeo o deformación.

ElHerramienta de imágenes con múltiples dedos (MIT 60)ofrece datos de imágenes tubulares confiables y de alta-resolución que permiten a los operadores e ingenieros tomar decisiones confiables sobre la integridad del pozo, la optimización de la producción y la planificación de acciones correctivas. Con sólidos principios de medición, soporte avanzado de procesamiento de datos y flexibilidad de integración, MIT 60 se erige como una solución confiable para la evaluación detallada del estado de tuberías y carcasas en los entornos de ingeniería petrolera más exigentes.
